Einführung

Die Herstellung von Kupfer-Flachdraht erfordert eine präzise Kombination aus Zieh- und Walztechnologie. In der industriellen Praxis sind enge Toleranzen, stabile Prozesse und reproduzierbare Qualität entscheidend. Die Sky Bluer China Präzisionsdrahtwalzmaschine kann solche Probleme optimal lösen.

Prozessablauf des Kupfer-Flachdrahtwalzens

Der typische Produktionsablauf beim Walzen von Kupferrohrdrähten umfasst folgende Schritte:

  • Drahtziehen (Reduzierung des Durchmessers)
  • Optionales Zwischenannealing zur Verbesserung der Duktilität
  • Präzisionswalzen zur Umformung in Flachprofil
  • Kalibrierwalzen zur Feinjustierung der Abmessungen
  • Optionale Oberflächenbehandlung
  • Aufwicklung unter kontrollierter Spannung

Technische Daten der Präzisions-Flachdraht-Walzmaschine

Parameter

Typischer Bereich

Einheit

Eingangsdurchmesser

1,5 – 4,0

mm

Enddicke

0,1 – 1,5

mm

Endbreite

0,5 – 10,0

mm

Walzgeschwindigkeit

50 – 300

m/min

Dickentoleranz

±0,002 – 0,01

mm

Oberflächenrauheit

≤ 0,8

µm (Ra)

Betriebstemperatur

20 – 60

°C

Einhaltung von Normen und Standards

In der industriellen Fertigung werden üblicherweise folgende Normen berücksichtigt:

  • DIN EN 13601
  • DIN EN 1652
  • ISO 9001
  • ISO 14001



Die Einhaltung dieser Normen stellt eine gleichbleibend hohe Qualität sowie internationale Vergleichbarkeit sicher.

Hochpräzise Maßkontrolle

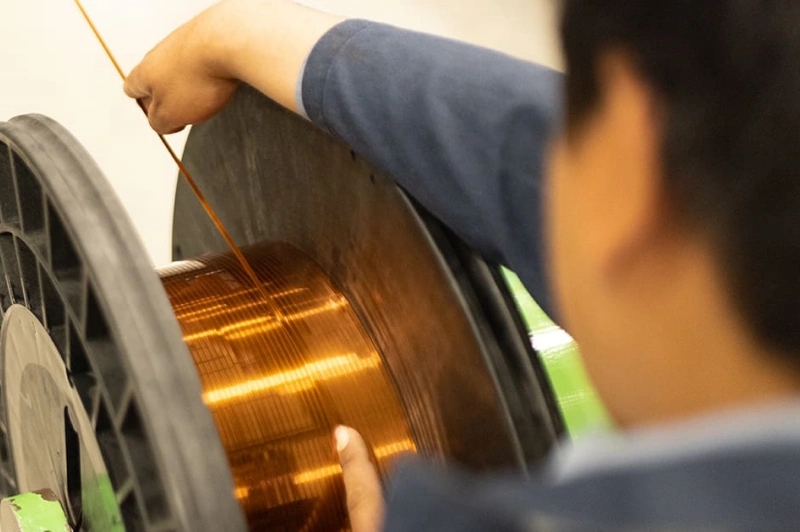

Precision flat wire rolling process with copper wire on industrial rolling machine

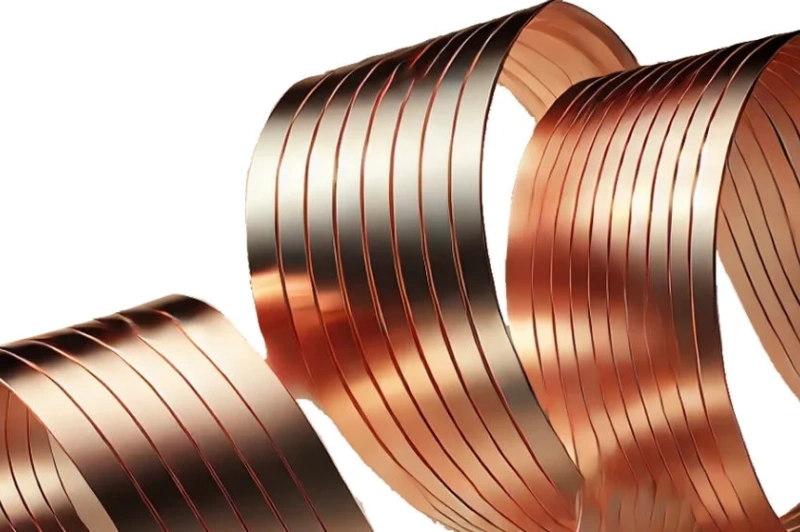

High-quality copper wire coils for precision rolling and wire drawing applications

Moderne Walzprozesse ermöglichen sehr enge Toleranzen:

  • Dicken­toleranz bis zu ±0.002 mm
  • Breitentoleranz bis zu ±0.01 mm

Diese Genauigkeit ist insbesondere für Anwendungen in der Elektronik- und Photovoltaikindustrie entscheidend.

Prozesskontrolle und Automatisierung

Moderne Anlagen sind mit integrierten Steuerungssystemen ausgestattet:

  • Closed-loop Walzenspaltregelung
  • Zugspannungsregelung
  • Inline-Messsysteme zur kontinuierlichen Überwachung
  • Temperaturüberwachung



Diese Systeme gewährleisten eine stabile und reproduzierbare Produktion.

Mehrstufige Umformstrategie

Ein mehrstufiger Walzprozess bietet folgende Vorteile:

  • Gleichmäßige Materialverformung
  • Reduzierung innerer Spannungen
  • Verbesserung der Oberflächenqualität
  • Minimierung von Materialfehlern

Qualitätssicherung

Zur Sicherstellung der Produktqualität werden verschiedene Prüfmethoden eingesetzt:

  • Inline-Dickenmessung
  • Oberflächeninspektion
  • Gefügeanalyse
  • Leitfähigkeitsprüfung

Fazit

Der Kupfer-Flachdraht-Walzprozess ist ein hochpräziser industrieller Umformprozess, bei dem Materialqualität, Maschinenpräzision und Prozesskontrolle perfekt aufeinander abgestimmt sein müssen, um stabile und hochwertige Ergebnisse zu erzielen.
